Raspberry Pi: Touchscreen Display ausprobiert

Die Raspberry Pi Foundation stellte mit dem Raspberry Pi Touchscreen Display im September 2015 ein offizielles Display für den Raspberry Pi Einplatinencomputer vor, wie ich berichtete. Das Gerät sieht von den Spezifikationen erst einmal mäßig aus und stellt sich auch in der Praxis als zweischneidiges Schwert heraus. Ich bekam von pi3g freundlicherweise ein Touchscreen Display zur Verfügung gestellt, den ich zum Ausprobieren in diesem Artikel verwenden konnte.

Spezifikationen

Der Vollständigkeit halber sind in folgender Tabelle alle relevanten Spezifikationen des Touchscreen Displays nochmals aufgelistet. Außerdem ist anzumerken, dass die ersten ausgelieferten Displays, wozu auch mein Exemplar zählt, teils selbst montiert werden müssen. In späteren Chargen sollen die Displays vollständig montiert geliefert werden.

Lieferumfang und Aufbau des Displays

Das Raspberry Pi Touchscreen Display wird in einer Verpackung geliefert, die ähnlich der des Raspberry Pi 2 Model B gestaltet ist. Innen ist, mit Verpackungsmaterial gepolstert, das eigentliche Display, das Display Board, ein Flachbandkabel für den DSI-Anschluss, drei Jumper wires für die Stromversorgung des Displays, Schrauben wie auch ein Sicherheitshinweis.

Beim Zusammenbauen des ersten Touchscreen Displays müssen zwei Kontakte vom Display zum Display Board eingesteckt werden und dieses mit den Schrauben auf der metallenen Rückseite des Displays angebracht werden. Außerdem ist gedacht darauf den Raspberry Pi anzubringen und diesen per DSI-Flachbandkabel zu verbinden. Zuletzt muss mittels einer der drei Varianten das Display zur Versorgung mit Strom mit einem Netzteil oder dem Raspberry Pi verbunden werden.

Der Aufbau dauerte in meinem Fall rund zehn Minuten. Denkt man sich, dass diese Schritte künftig wegfallen sollten, erhält man ein recht fertiges Produkt. Meiner Meinung nach sollte der Aufbau jedoch für niemanden ein Problem darstellen und hat einen gewissen Bastler Charakter, der den Raspberry Pi ausmacht.

Inbetriebnahme durch Software Update

Nach dem Montieren des Raspberry Pis startete ich diesen und wollte loslegen. Auf der microSD-Karte war das Raspbian Image 2015-05-05 installiert. Jedoch musste ich feststellen, dass mit diesem zwar die Ausgabe auf dem Display funktioniert, jedoch nicht die Touch-Funktionalität. Dazu musste ich die Software des Betriebssystems zunächst aktualisieren, um die neuen Treiber zu erhalten und anschließend den Raspberry Pi neustarten.

sudo apt-get update && sudo apt-get upgrade
sudo reboot

Display Verarbeitung und Problem Auflösung des Touchscreens

Das Display gibt das Bild nicht nur aus, sondern man kann mit 10 Multi-Touch Punkten direkt auf diesem Eingaben tätigen. Die Touch Punkte reagieren relativ genau. Jedoch konnte ich unter Raspbian bislang keine Multi-Touch Gesten finden. Ohne diese sind mehr als ein Touch Punkt jedoch momentan nicht nutzbar, da der Nutzer nur einen Cursor hat. Eventuell sind mehrere Touch Punkte in Spielen nutzbar, aber im Betriebssystem beschränkt sich die Unterstützung des Touchscreen Displays momentan auf ein Minimum.

Die Farben des Displays wirken auf mich genauso wie die Ausleuchtung ausgewogen. Die Helligkeit des Bildschirms mit dessen spiegelnder Oberfläche hat bei Sonneneinstrahlung jedoch schnell seine Grenzen gefunden. In einem beleuchteten Raum ist die Helligkeit meinem Empfinden nach jedoch völlig ausreichend. Auch die Blickwinkel des Displays überzeugen mit einer Einsicht von ca. 150 Grad.

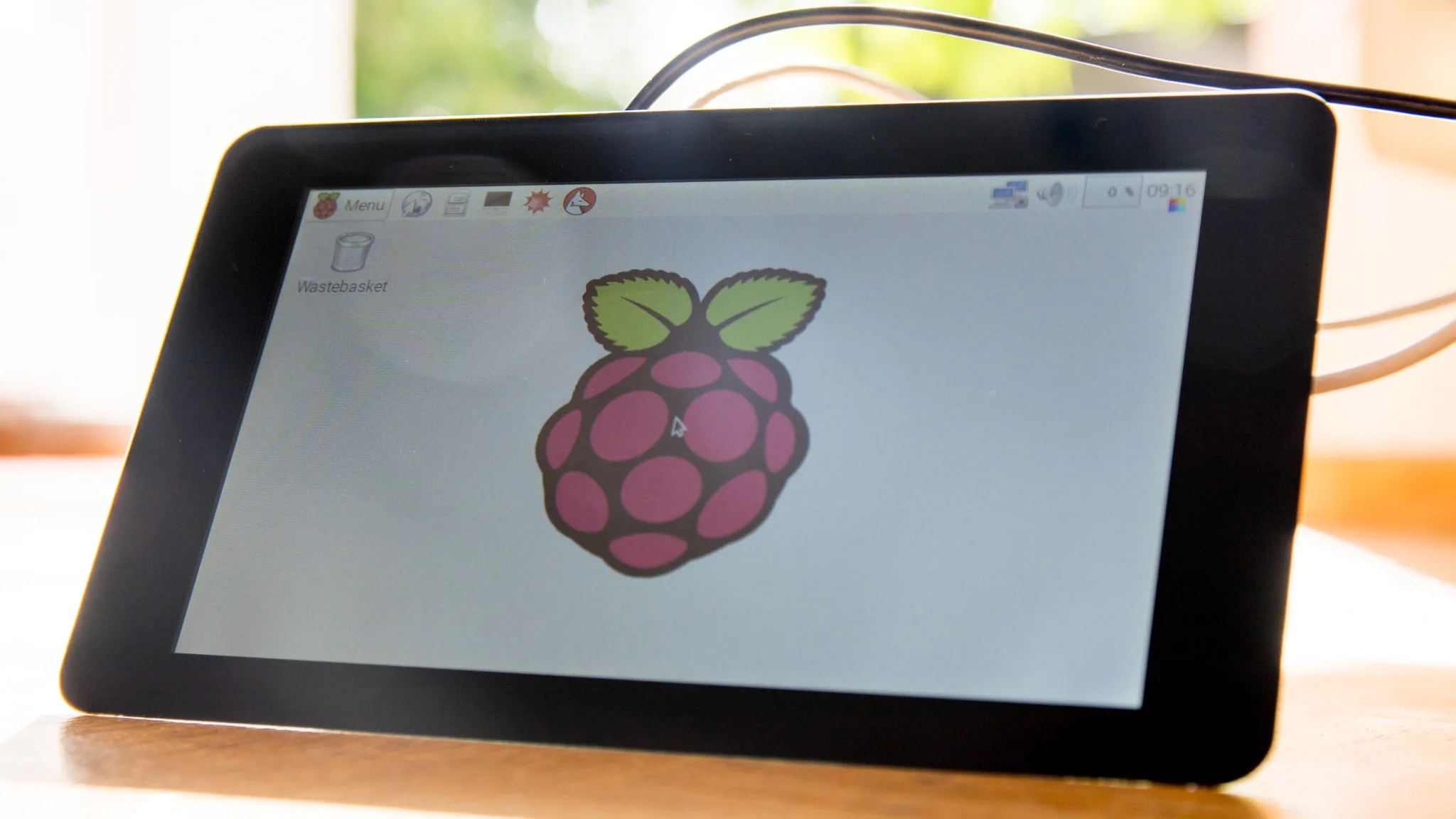

Die Auflösung von 800×480 Pixel ist in heutigen Zeiten, in denen Smartphones, die kleine Monitor Flächen haben, in der Regel mit einer Auflösung von mindesten 720p (1280×720 Pixel) daher kommen, mager. Das macht sich auch in der Praxis bemerkbar. Bei einem Abstand zum Bildschirm wie man ein Tablet nutzen würde sind gerade Flächen wie das Menü ausreichend klar dargestellt, jedoch sind Objekte mit Rundungen wie das Raspberry Pi Logo offensichtlich pixelig. In einer Nahansicht, wie im Foto zu sehen, fällt dieser Effekt natürlich um so mehr auf. Jedoch wurde der Kompromiss dieser geringen Auflösung eingegangen, da das Display langfristig produziert werden soll und somit auf Industrial Display zurückgegriffen werden musste, da kein anderer Partner mit garantierten Produktionszeiten gefunden werden konnte.

Bauhöhe der Gesamtkonstruktion

Ein weiterer Punkt, den man bei dem Raspberry Pi Touchscreen Display im Blick haben sollte ist die Bauhöhe. Wenn man, wie vorgesehen, auf das Display das Display Board und darauf den Raspberry Pi schraubt, hat man eine Bauhöhe von ganzen 3,4 cm. Von den Bohrlöchern und der Anordnung der Ports her wäre es möglich den Raspberry Pi auf dem Kopf anzubringen. Dabei würden lediglich die GPIO-Pins verdeckt werden und man würde ein Flachbandkabel mit umgedrehten Kontakten benötigen. Die Bauhöhe würde dann moderatere 2,6 cm betragen.

In der Praxis schlägt sich dies bei den Gehäusen nieder. Ich hatte bereits die Möglichkeit Gehäuse für das Display zu sehen, die in Kürze auf den Markt kommen werden und diese sahen, entschuldigt bitte diese Ausdrucksweise, grauenvoll fett aus. Man fühlte sich zurück versetzt in Zeiten als die ersten Flachbildschirme auf den Markt kamen, die damals auch noch eine Bauhöhe hatten, die sich viele von uns heute kaum mehr vorstellen werden können.

Wege das Display mit Strom zu versorgen

Das Display benötigt eine separate Stromversorgung, da dieses nicht über den DSP-Port bereitgestellt werden kann. Dazu gibt es gleich drei Möglichkeiten das Gerät mit Strom zu versorgen.

• Separate Stromversorgung: Mit eigenem Netzteil (nicht im Lieferumfang enthalten) über das Board des Displays
• USB link: Das Netzteil wird am Board des Displays angeschlossen und die Stromversorgung mittels eines USB-zu-microUSB Kabels an den microUSB-Port des Raspberry Pis weitergegeben
• GPIO jumpers: Verbindung eines 5V und eines GND Ports des Raspberry Pis mit dem Board des Displays

Außerdem versuchte ich, da dies bei einem verkehrt herum montierten Raspberry Pi und einem Gehäuse bei dem die Ports zugänglich sein sollen praktischer wäre, ob der USB link sich auch umkehren lässt. Das Netzteil also am Raspberry Pi selbst anzuschließen und den Display mit einen USB zu microUSB Kabel über einen USB-Port des Raspberry Pis zu versorgen. Jedoch musste ich leider feststellen, dass die Stromversorgung über diesen Weg nicht ausreichend zu sein scheint, sodass das Touchscreen Display kein Bild ausgab.

Im Allgemeinen fand ich jedoch die Stromversorgung mit dem USB zu microUSB Kabel am einfachsten. Ein solches Kabel sollten außerdem schon jeder Nutzer eines Android Smartphones zuhause haben, da man mit diesem häufig die Smartphones lädt.

Einsatzmöglichkeiten

Wozu ließe sich ein solches Touchscreen Display nun praktisch einsetzen? Zum einen an Point of Sale Orten wie Kioske oder als ein interaktives Dashboard für Daten, die dauerhaft auf einem eigenen Monitor angezeigt werden sollen. Außerdem wäre denkbar das Gerät mit dem Kamera Modul zu kombinieren und das aufgenommene Bild live auf dem Monitor auszugeben. Genauso könnte man das Display aber auch als digitalen Bilderrahmen, den man sehr individuell programmieren kann, verwenden. Der Kreativität sind, da das Display über den Raspberry Pi mit Strom versorgt werden kann (USB link oder GPIO jumpers) und nur eine Leistungsaufnahme von 2,25 Watt hat, in diesem Bezug kaum Grenzen gesetzt.

Fazit: Positive wie negative Aspekte

Das Raspberry Pi Touchscreen Display macht für mich in der Summe weder einen überzeugenden positiven noch einen absolut negativen Eindruck.

Positiv sei anzumerken, dass 60 USD ein fairer Preis für das Gerät zu sein scheint und Farben, Kontraste wie auch Blickwinkel des Displays einen überzeugenden Eindruck abliefern. Auch die Verarbeitung wirkt solide. Außerdem wurde die Stromversorgung ohne zwingend zweites Netzteil praktisch gelöst. Auf der anderen Seite stößt man jedoch mit einer Auflösung von nur 800×480 Pixeln und einer Bauhöhe von 3,4 cm in seiner eigentlich angedachten Form auf ein Gerät, das nicht ganz zeitgemäß scheint.

Letztendlich denke ich kommt es auf den Verwendungszweck an ob das Display den Ansprüchen des Anwendungsfalls genügt. Ein Must-Have Produkt der Raspberry Pi Familie sehe ich in dem Touchscreen Display jedoch nicht.
